Unigraphics. Справочник по черчению



Опция Add позволяет добавить излом


Выберите опцию

Edit?>Ordinate Dimension

.

Выберите опцию

Edit Dogleg

.

Выберите опцию

Add

.

Укажите координатный размер, который нужно отредактировать. Если Вы укажете размер, выносная линия которого уже имеет излом, то будет выдано сообщение об ошибке.

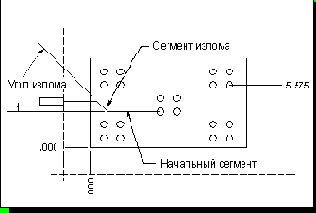

Измените, если нужно, значение в поле Dogleg Angle [Угол Излома]. Нижеприведенный рисунок (под названием "Угол излома") иллюстрирует правило отсчета угла излома.

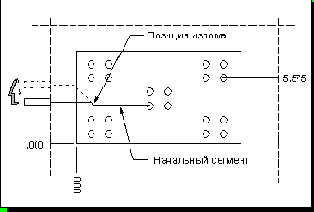

Укажите позицию излома. Под позицией излома понимается точка соединения начального сегмента выносной линии (от точки, координаты которой описывает размер) с сегментом излома (смотрите нижеприведенный рисунок под названием "Позиция излома"). Система войдет в режим буксировки точки привязки излома.

Отбуксируйте точку привязки размера в нужное положение и нажмите кнопку мыши. Система регенерирует размер с новым изломом.

Если результат корректировки излома выносной линии Вас не удовлетворяет, то Вы можете восстановить ее предыдущее состояние с помощью клавиши

Restore

.

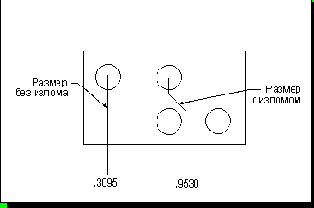

Выносные линии координатных размеров с изломом и без излома

Угол излома

Позиция излома
