Unigraphics. Справочник по черчению



Опция Add Segment - Добавить сегмент


Опция Add Segment позволяет добавить в линию сечения новый сегмент сечения (смотрите следующий рисунок). Для того, чтобы добавить новый сегмент:

Укажите линию сечения, которую нужно отредактировать. Граница вида сечения подсветится.

Выберите опцию

Add Segment

.

Укажите позицию, в которую нужно добавить сегмент, с помощью стандартных опций построения точек.

Нажмите Apply или OK для изменения текущей линии сечения и обновления связанного с ней вида сечения.

ЗАМЕЧАНИЕ:

При добавлении сегмента к линии радиального сечения с двумя полками система предложит Вам указать полку, которую нужно отредактировать.

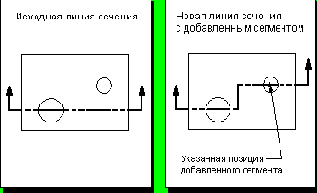

Пример добавления сегмента к линии сечения
