Опция Delete Component - Удалить компонент


Ниже приведена процедура использования опции Delete Component для удаления компонентов ранее созданных чертежных объектов.

  • Выберите опцию Delete Component .

    Укажите чертежный объект, компонент которого Вы хотите удалить. Для удаления можно выбрать любое количество компонентов.

    Укажите компонент, который нужно удалить.

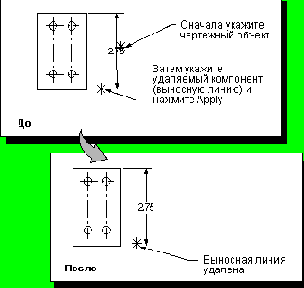

    Нажмите Apply для удаления компонента(компонентов). На следующем рисунке показан пример удаления выносной линии из размера.

    Пример удаления компонента - удаление выносной линии размера
