Unigraphics. Справочник по черчению



Опция Delete Segment - Удалить сегмент


Опция Delete Segment позволяет удалить сегмент сечения из линии сечения (смотрите следующий рисунок). Можно удалить только сегменты сечения. Изломы и стрелки с помощью этой опции удалить нельзя. Для того, чтобы удалить сегмент:

Укажите линию сечения, которую нужно отредактировать. Граница вида сечения подсветится.

Выберите опцию

Delete Segment

.

Укажите сегмент, который нужно удалить.

Нажмите Apply или OK для изменения текущей линии сечения и обновления связанного с ней вида сечения.

ЗАМЕЧАНИЕ:

Эту опцию нельзя использовать для удаления всей линии сечения. Для того, чтобы удалить линию сечения, Вы должны удалить соответствующий вид сечения.

ЗАМЕЧАНИЕ:

Эту опцию можно использовать для превращения системных сегментов в пользовательские и наоборот. Различия между

описаны в разделе "Меню Drawing - Чертеж".

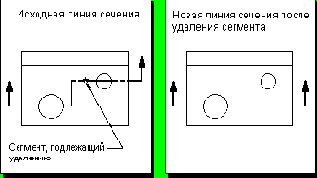

Пример удаления сегмента из линии сечения
