Опция Edit Component - Редактировать компонент

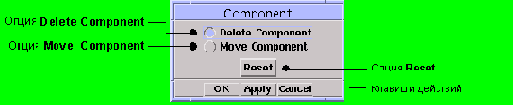

Диалоговое окно Component

Опция Edit-->Component удаляет компоненты существующего чертежного объекта: стрелки, созданные вручную линии штриховки, размерные и выносные линии, и т.д. Кроме того, с помощью диалогового окна Component можно перемещать вставленные компоненты (например, пользовательские условные обозначения пробела [GAP] и прерывания [Break]) в новую позицию на этом же чертежном объекте.

Опции диалогового окна Component

[Удалить Компонент]

Удаляет компоненты чертежных объектов.

Move Component

[Переместить Компонент]

Перемещает существующие вставленные компоненты (пользовательские условные обозначения) в новую позицию на чертежном объекте.

Reset

[Сброс]

Становится активной после выбора чертежного объекта. Если Вы допустили ошибку при выборе чертежного объекта и/или его компонентов, которые нужно удалить, то нажатие клавиши Reset отменит выбор чертежного объекта и позволит начать выбор сначала.

КЛАВИШИ ДЕЙСТВИЙ

Если выбрана опция Move Component , клавиши OK и Apply

затеняются и становятся недоступными. Если выбрана опция Delete Component , клавиша Apply

становится активной после выбора первого удаляемого компонента чертежного объекта. Нажатие Apply или OK удаляет все выбранные на данный момент компоненты.
