Опция Edit Positions of a Linear/Circular/Bolt


Укажите осевую линию, которую нужно отредактировать (линейную, круговую или центровую). Если центровая линия имеет статус оставленного объекта, но содержит по крайней мере одну действительную ассоциативную связь, то после выбора она сразу же обновится.

Укажите новую позицию на центровой линии с помощью опций выбора точки. Если указанная точка совпадает с существующей ассоциативной позицией центра осевой линии, то система удалит ее из центровой линии. Если указанная точка не совпадает с существующими позициями центра, то к осевой линии будет добавлена новая позиция центра. Смотрите следующий рисунок. Если осевая линия имела статус оставленной, то после задания новой позиции она утратит этот статус.

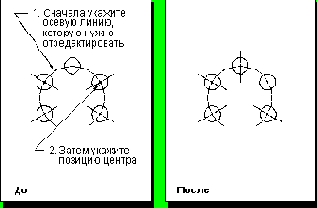

Пример удаления ассоциативной позиции из центровой линии
