Unigraphics. Справочник по черчению



Опция Edit - Редактировать выноску


Опция

Edit

позволяет редактировать положение выноски относительно текста или обозначения. В режиме редактирования Вы можете регулировать два параметра: сторону выноски (клавиша-меню Leader Side) и выравнивание текста (клавиша-меню Text Alignment). Процедура редактирования выноски:

Выберите опцию

Edit

.

Укажите чертежный объект для редактирования.

Установите нужные опции меню

Leader Side

и

Text Alignment

.

Нажмите клавишу Apply. На следующем рисунке показан пример редактирования выноски, где были изменены два параметра: сторона выноски (первоначально -

Right

[Справа], новое положение -

Left

[Слева]) и положение полки выноски относительно текста (первоначально -

Top

[К Верхней строке], новое положение -

Middle

[К Середине].

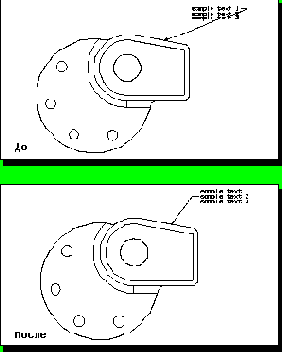

Редактирование метки с использованием опций Leader Side и Text Alignment
