Unigraphics. Справочник по черчению
Опция Move Component - Переместить компонент
Ниже приведена процедура использования опции Move Component для перемещения существующего вставленного компонента (например, пользовательские условные обозначения пробела [GAP] и прерывания [Break]) в новую позицию на чертежном объекте.
Выберите опцию Move Component .
Укажите чертежный объект, вставленный компонент которого Вы хотите перенести.
Укажите этот компонент. В том случае, если чертежный объект содержит единственный вставленный компонент, система выберет его автоматически.

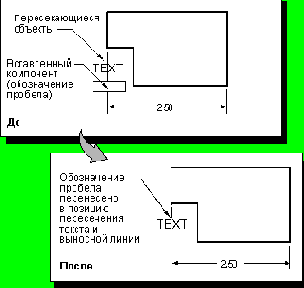

Буксируйте компонент в нужную позицию. Компонент может перемещаться только вдоль чертежного объекта. На следующем рисунке показан пример перемещения обозначения пробела на новую позицию выносной линии, пересекающей текст.
Перемещение вставленного компонента на новую позицию с помощью опции Move Component
