Unigraphics. Справочник по черчению



Опция Move - Перенести излом


Опция Move позволяет перенести (сдвинуть) излом выносной линии координатного размера. Для этого:

Выберите опцию

Edit—>Ordinate Dimension

.

Выберите опцию

Edit Dogleg

.

Выберите опцию

Move

.

Укажите координатный размер, который нужно отредактировать. При этом изображение сегмента излома (от точки соединения с начальным сегментом) "привязывается" к курсору.

В процессе переноса излома можно изменить значение угла излома. Текущее значение угла излома выносной линии выбранного размера показано в поле Dogleg Angle диалогового окна Edit Dogleg. Вы можете ввести новое значение. После того, как Вы вернете курсор в графическое окно, изображение выносной линии обновится.

Отбуксируйте излом выносной линии в нужное место и нажмите кнопку мыши. Система регенерирует размер с изломом в новом месте и с новым углом, если он был изменен. Ограничения на зону буксировки излома показаны на следующем рисунке.

Если результат корректировки излома выносной линии Вас не удовлетворяет, то Вы можете восстановить ее предыдущее состояние с помощью клавиши

Restore

.

ЗАМЕЧАНИЕ:

При вызове диалогового окна Edit Dogleg опция

Move

установлена в нем по умолчанию.

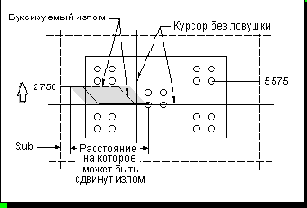

Зона допустимой буксировки излома

ЗАМЕЧАНИЕ:

Перенос излома возможен только методом буксировки.
