Unigraphics. Справочник по черчению



Опция Move Segment - Перенести сегмент


Опция Move Segment позволяет переносить отдельные сегменты линии сечения с сохранением углов и характера соединения с соседними сегментами (смотрите следующий рисунок). Можно перемещать секущие сегменты, изломы и стрелки. Для того, чтобы перенести сегмент:

Укажите линию сечения, которую нужно отредактировать. Граница вида сечения подсветится.

Выберите опцию

Move Segment

.

Укажите сегмент, который Вы хотите переместить. Выбранный сегмент подсветится.

Укажите новое положение сегмента с помощью стандартных опций построения точек.

Нажмите Apply или OK для изменения текущей линии сечения и обновления связанного с ней вида сечения.

ЗАМЕЧАНИЕ:

Если Вы переместите секущий сегмент половинного сечения за пределы геометрического объекта, то будет выдано предупреждение и система восстановит исходное половинное сечение.

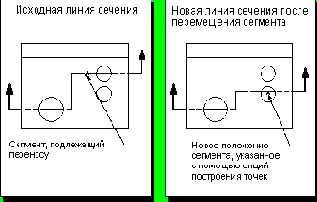

Пример переноса сегмента линии сечения

ЗАМЕЧАНИЕ:

Система не разрешает переносить излом или стрелку на другую сторону от секущей линии. Если Вы попытаетесь это сделать, линия сечения восстановится в том виде, в каком она была до последней корректировки.
