Unigraphics. Справочник по черчению



Опция Redefine Cylindrical/Symmetrical


Укажите осевую линию, которую нужно переопределить. Осевая линия и ассоциативно связанная с ней точка, ближайшая к позиции курсора в момент выбора, подсветятся.

Укажите новую точку с помощью

. Система отредактирует ее ассоциативную связь с осевой линией и регенерирует осевую линию.

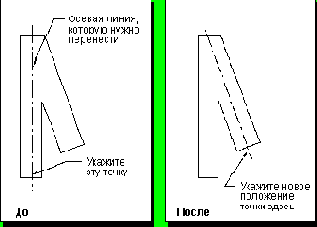

Пример переопределения ассоциативной точки оси цилиндра
