Основная Процедура Ассоциативного Переноса

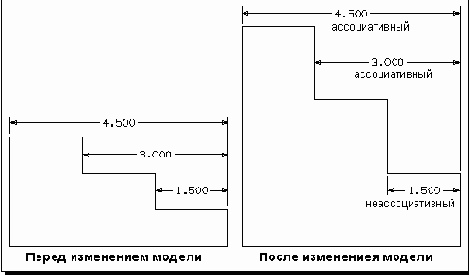

На картинке наверху, размер 1.5 двигается ниже ребра которое образмеривается из-за неассоциативности. Для того чтобы сделать размер ассоциативным выполните следующее:

  • Выберите Edit->Origin.

    Выберите аннотацию или размер.

    Выберите опцию Drag если она еще не выбрана.

    Установите опцию Associative.

    Используйте одну из опций построения точки из опции Relative Location для задания контрольной точки.

    Ассоциативный размер

  • Выберите Apply или OK. Если Вы выберите Apply, переместите размер в нужное место, щелкните MB1.
