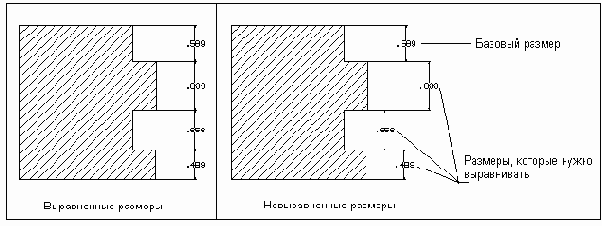

Основная процедура Выравнивания по Стрелкам нескольких размеров


  1. Выберите Edit->Origin.

  2. Выберите опцию Align with Arrows.

  3. Включите опцию Alignment Multiple [Выровнять несколько].

  4. Выбирайте размеры,

    пока Вы не выберите все размеры, которые Вы хотите перенести.

  5. Нажмите Apply.

  6. Выберите базовый размер, по которому Вы хотите выровнять.

  7. Нажмите Apply или OK.
