Подавление изображения чертежных объектов


Создайте выражение, которое Вы будете использовать для управления изображением чертежных объектов. Выберите опцию Tools?>Expression и введите выражение (например, display_off=0). Нажмите OK.

Выберите опцию Edit?>Suppress Drafting Objects. Появится диалоговое окно Suppress Drafting Objects.

Введите имя управляющего выражения, или нажмите клавишу Expression и выберите выражение из списка существующих выражений. Кроме того, работая в диалоговом окне Expression, Вы можете выбрать любой чертежный объект с уже назначенным выражением. Чертежные объекты, управляемые этим выражением, подсветятся.

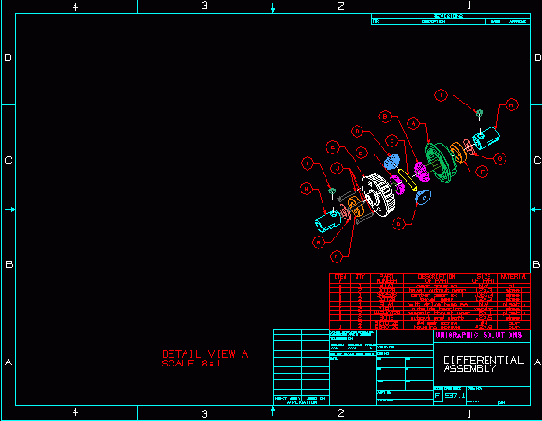

Укажите в графическом окне чертежные объекты, которые Вы хотите скрыть (подавить). Вы можете указать их по отдельности, нажимая MB1, или использовать метод выбора прямоугольником. Общее количество выбранных (подсвеченных) объектов выводится в строке статуса.

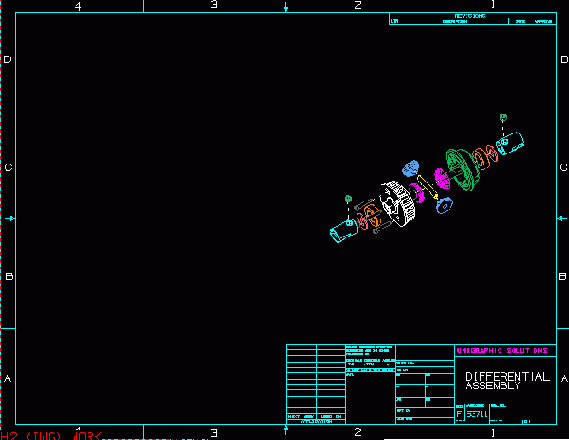

Нажмите клавишу OK диалогового окна Suppress Drafting Objects. Система подавляет изображение выбранных чертежных объектов.
