Unigraphics. Справочник по черчению


Пример: Выравнивание Пометок


В следующем примере есть три пометки размером 0.5 от высоты символа,

которые мы хотим выровнять с поддержкой ассоциативности, так что их можно двигать как одну аннотацию.

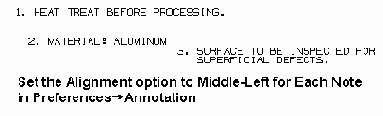

Выберите Preferences->Annotation.

  • Выберите три заметки.

  • Установите опцию выравнивания Alignment в Middle-Left.

  • Выберите Apply.

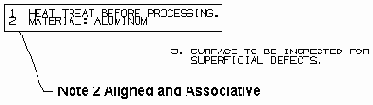

  • Выберите Edit->Origin.

  • Выберите the offset note "2. MATERIAL ...".

  • Выберите опцию Offset Character.

  • Выберите the base note "1. HEAT TREAT ...".

  • Введите X Scale factor 0.

  • Введите Y Scale factor -1.5.

  • Включите опцию Associative.

  • Выберите Apply.

    Выберите the offset note "3. SURFACE ...".

  • Выберите опцию Offset Character option.

  • Выберите the base note "2. MATERIAL ...".

  • Введите X Scale factor 0.

  • Введите Y Scale factor -2.5. Заметьте, что мы использовали Y Scale factor -2.5, потому что третья пометка имеет две строки.

  • Включите опцию Associative.

  • Выберите Apply или OK.
