Unigraphics. Справочник по черчению


Процедура редактирования изображения компонентов на виде сечения

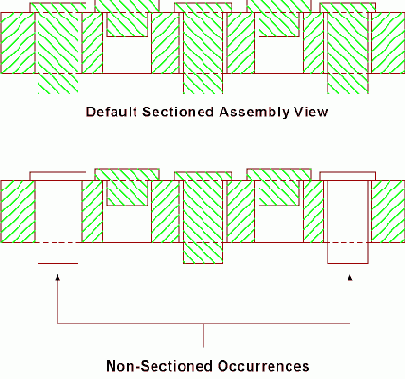

Для того, чтобы изменить изображение компонентов на виде сечения:

  1. Выберите опцию Edit?>Section Components in View .

  2. Выберите статус разрезания (например, Make Non-Sectioned

    [Сделать Неразрезанным]).

  3. Выберите вид, указав его в окне списка или в графическом окне.

  4. Выберите компонент (или компоненты). Для выбора всех экземпляров компонента нажмите клавишу All Occurrences in View [Все Экземпляры на Виде]. Для отмены выбора используйте комбинацию <Shift>MB1.

  5. Нажмите Apply или OK.

  6. Выберите опцию Drawing?>Update Views [Чертеж?>Обновить Виды].

  7. В диалоговом окне Update Views выберите опцию All [Все].

  8. Нажмите Apply или OK.

  9. Чертежный вид обновляется в соответствии с заданными установками разрезания компонентов.
