Unigraphics. Справочник по черчению



Редактирование ассоциативности линейного размера


С помощью опции Edit Dimension Associativity Вы можете редактировать ассоциативность линейного размера (горизонтального, вертикального, параллельного, цилиндрического и т.д.) следующим образом:

Укажите размер, который нужно модифицировать. Система будет редактировать тот конец размера, который ближе к позиции курсора.

Установите нужную

.

Укажите новую ассоциативную точку. Размер обновится по указанной точке.

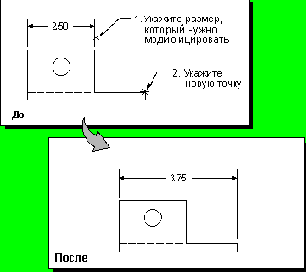

Замена точки, ассоциативно связанной с горизонтальным размером
