Редактирование ассоциативности радиусного размера с изломом


С помощью опции Edit Dimension Associativity Вы можете редактировать ассоциативность радиусного размера с изломом следующим образом:

Укажите размер, который нужно модифицировать.

Укажите новую ассоциативную дугу. Размер обновится по указанной дуге.

ЗАМЕЧАНИЕ:

Редактируется тот конец радиусного размера с изломом, который находится ближе к позиции курсора в момент выбора размера. Если выбран конец без стрелки, то система запросит новую точку смещенного центра (можно задать существующую или любую другую точку с помощью стандартных опций выбора точки). Если выбран конец со стрелкой, то система предложит указать новую дугу.

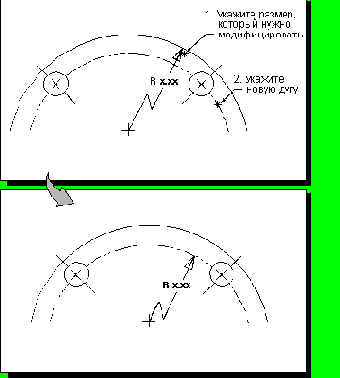

Замена дуги в ассоциативной связи радиусного размера с изломом
