Импорт модельного вида


После того, как чертеж создан, можно начинать работу с ним, импортируя модельный вид. После размещения модельного вида Вы можете создать на его базе другие виды (ортогональные, дополнительные, местные и сечения). Импортируемый модельный вид определяет ортогональную систему координат и управляет расположением всех остальных проекций, выравнивая их. Вы можете импортировать любое требуемое количество модельных видов и создавать проекции для каждого из них.

Для импорта модельного вида в чертеж выберите опцию Drawing—>Add View—>Import View [Чертеж—>Добавить Вид—>Импортировать Вид] и выберите нужный вид из списка видов. Затем укажите курсором его позицию на чертеже и нажмите MB1. В нашем примере в качестве импортируемого модельного вида выбран вид сверху [TOP] (смотрите следующий рисунок).

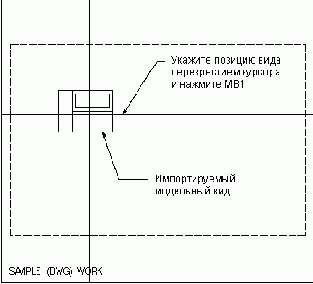

Размещение импортируемого модельного вида
