Unigraphics. Справочник по черчению




Создание размеров элемента


Из приложения Drafting, выберите опцию Insert->Model Parameters->Feature [Вставить->Параметры модели->Элемент] или выберите иконку Feature Parameters из панели инструментов Drafting Annotation .

Нажмите мышкой значек "плюс", чтобы раскрыть дерево элемента. При необходимости Вы можете полностью загрузить компонент сборки, нажав правую кнопку мыши и выбрав опцию в выпадающем меню Open Fully.

В древовидном списке выберите элемент(ы), к которому необходимо создать аннотацию. При этом выбранный элемент будет выделен цветом в Графическом окне. Вы также можете выделить элемент в Графическом Окне, при этом в древовидном списке раскроется узел данного элемента, а элемент будет выделен цветом.

Нажмите среднюю клавишу мыши (MB2) для переключения в окно списка видов. Выберите вид и нажмите клавишу Apply.

Автоматически будет создана аннотация на данный элемент. Аннотация будет находится в режиме буксировки и может быть перемещена в любое место. Нажмите MB2, если Вы хотите переключиться в окно списка параметров элементов.

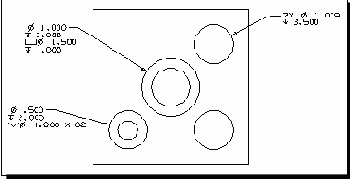

Данный рисунок показывает потайное отверстие и два простых отверстия, к которым автоматически была создана аннотация.
