Unigraphics. Справочник по черчению



Опция Convert Primary Tolerance to Secondary Units включена


Если опция

Convert Primary Tolerance to Secondary Units

включена, то значения, введенные в поле

IN

диалогового окна Dimensions, будут преобразованы и выведены в поле

SI

. И наоборот, значения, введенные в поле

SI

, будут преобразованы и выведены в поле

IN

.

Следующий рисунок иллюстрирует, что происходит, когда в качестве единиц измерения установлены дюймы и выключен режим двойного образмеривания (выбрана опция

No Dual Dimension



[Одинарный Размер]). Значения, введенные в поле

IN

, автоматически преобразовываются в миллиметры и выводятся в поле

SI

. Миллиметры устанавливаются в качестве единиц измерения по умолчанию при отключенном режиме двойного образмеривания.

Например, если в поля

IN+

и

IN-

ввести значение 0.01, то в соответствующих полях

SI+

и

SI-

тут же появится автоматически преобразованное значение 0.254.

Аналогично, если в качестве единиц измерения на странице

Units

диалогового окна Annotation Preferences установлены метры или миллиметры, то значения, введенные в поля

SI

, автоматически преобразовываются в дюймы и выводятся в поле

IN

.

Если включен режим двойного образмеривания, то единицы измерения для полей

SI

выбираются на странице

Units

из нескольких значений. Если же обе единицы измерения не метрические, то для поля

SI

по умолчанию будут установлены миллиметры.

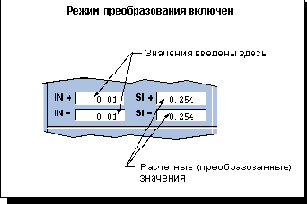

Действие включенной опции Convert Primary Tolerance to Secondary Units
