Unigraphics. Справочник по черчению



Опция Retain Annotations - Оставить аннотации


Изменения модели могут вызвать удаление ассоциативно связанных с ней чертежных объектов или линий сечения, что часто бывает нежелательным. Опция

Retain Annotations

позволяет оставить на чертеже (не удалять) чертежные объекты и линии сечения, утратившие ассоциативные связи с моделью в результате ее изменения.

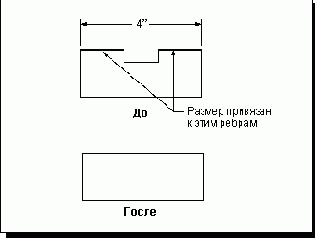

Можно привести множество примеров, когда изменение модели вызывает автоматическое удаление чертежных объектов. В примере на следующем рисунке два ребра модели объединяются в одно. При этом одно из ребер "исчезает", и если не включить режим

Retain Annotations

, то размер, ассоциативно связанный с этим ребром, тоже будет удален.

Размер удаляется в результате объединения двух ребер

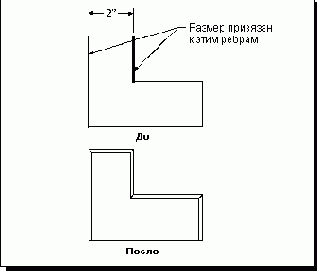

В примере на следующем рисунке строится скругление, в результате чего "исчезает" ребро. Поскольку размер был связан с этим ребром, он тоже будет удален.

Размер удаляется в результате скругления

В примере на следующем рисунке точка разворота радиусного сечения определена через отверстие, которое удаляется из модели (например, заменяется другим конструктивным элементом). При удалении отверстия удаляется линия сечения и само сечение.

Во всех этих примерах автоматическое удаление ассоциативно связанных чертежных аннотаций может быть отменено включением режима

Retain Annotations

.

Линия сечения и вид сечения удаляются в результате удаления отверстия
