Опция UV Grid - Параметрическая сетка


Опция UV Grid управляет изображением линий параметрической (UV) сетки на выделенных чертежных видах. Параметрическая сетка создается с помощью изопараметрических линий поверхности тела. Если опция

UV Grid

включена, то на указанных выделенных видах появляется изображение изопараметрических линий; если опция

UV Grid

выключена, то изображение этих линий удаляется (смотрите следующий рисунок).

ЗАМЕЧАНИЕ:

Количество изопараметрических линий, формируемых для грани, определяется с помощью параметра

UV Grid Counts

, заданного для нее в диалоговом окне Edit Object Display.

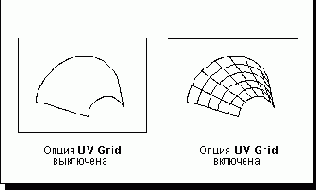

Действие опции UV Grid
