Процедура создания и использования визуального набора


Вы можете создать и задействовать визуальный набор на чертежном виде, выполнив следующие действия:

  • Нажмите клавишу Define Render Sets [Определить Визуальные Наборы] в любом из диалоговых окон Preferences—>Drafting или Preferences—>View Display . Появится диалоговое окно Render Set.

    Введите имя в поле Current Set [Текущий Набор].

    Нажмите клавишу Create [Создать].

    Выберите тела или наборы компонентов, которые Вы хотите включить в создаваемый визуальный набор. Указанные объекты подсветятся на всех видах.

    Установите нужные значения настроечных параметров для скрытых и видимых линий.

    Нажмите OK или Apply. (Если Вы нажимаете Apply, диалоговое окно Render Set не закрывается, позволяя создать еще несколько визуальных наборов.)

    Выберите опцию Preferences—>View Display .

    Укажите вид, на котором Вы хотите применить визуальный набор [т.е. показать изображение тел или компонентов, входящих в этот набор].

    Нажмите клавишу Define Render Sets in View [Определить Визуальные Наборы для Вида] диалогового окна View Display. Появится диалоговое окно Render Sets in View.

    Укажите только что созданный визуальный набор в окне списка Render Sets in Part [Визуальные Наборы в Части].

    Нажмите клавишу Add [Добавить].

    Нажмите клавишу OK диалогового окна Render Sets in View.

    Нажмите клавишу OK или Apply диалогового окна View Display.

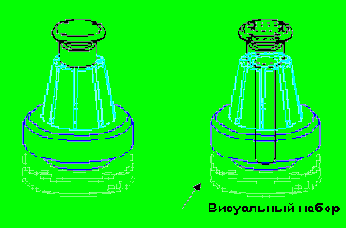

    На следующем рисунке показан пример визуального набора со следующими параметрами: в состав набора входит объемное тело; опция Font

    для скрытых линий установлена в положение Dashed

    [Штриховая]; опция Edges Hiding Edges [Ребра, Скрытые Ребрами] выключена.
