Unigraphics. Справочник по черчению



Страница Units - Единицы измерения

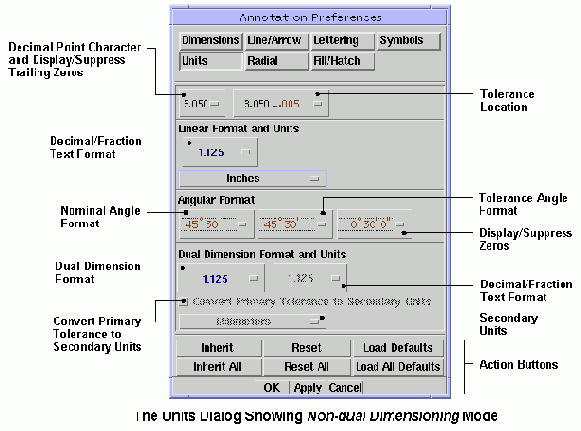

Страница Units диалогового окна Annotation Preferences (режим двойного образмеривания отключен)

Опции страницы Units задают единицы измерения для размеров и управляют режимом двойного образмеривания. С их помощью можно задать единицы измерения для вновь создаваемых размеров или модифицировать существующие размеры.



Опции страницы Units

Decimal Point Character и

[Символ Десятичной Точки] и [Подавление Конечных Нулей]

Позволяет выбрать символ - точку или запятую - для представления десятичной точки в тексте размера. Использование запятой допускается только в размере, измеряемом в метрических единицах (метрах или миллиметрах). Кроме того, Вы можете управлять подавлением незначащих нулей в конце дробной части чисел [отбрасывая или оставляя их].

Tolerance Location

[Положение Допуска]

Задает относительное положение в размерном тексте значений допусков.

Linear Format and Units

[Формат и Единицы измерения основного размера]

Опции Primary Units [Единицы измерения Основного размера] и Decimal/Fraction Text Format [Десятичный/Дробный Формат Текста] задают и для одинарного размера или для основного размера в режиме двойного образмеривания.

Angular Format

[Формат Углового размера]

Опции [Формат Углового размера] [Формат Допуска Угла] и [Показ/Подавление Начальных Нулей]. Эти опции позволяют задать формат значения и допуска углового размера.

Dual Dimension Format and Units

[Формат Двойного Размера и Единицы измерения альтернативного размера]

Задает режим одинарного или двойного образмеривания, а также для альтернативного размера в режиме двойного образмеривания.

Convert Primary Tolerance to Secondary Units

[Преобразование Основного Допуска в Альтернативные Единицы измерения]

Включает/выключает режим автоматического преобразования значений допуска в двойных размерах из одних единиц измерения в другие.

КЛАВИШИ ДЕЙСТВИЙ

Клавиши Inherit [Наследовать], Inherit All [Наследовать Все], Reset [Сбросить], Reset All [Сбросить все], Load Defaults [Загрузить параметры по умолчанию], Load All defaults [Загрузить все параметры по умолчанию], OK, Apply [Применить], и Cancel [Отмена].



Содержание раздела
