Unigraphics. Справочник по черчению



Диалоговое окно Create Leader - Создание выноски


Диалоговое окно Create Leader доступно при нажатии клавиши Create with Leader и позволяет создавать выноски для меток и обозначений допусков формы и расположения и Символов пользователя. В Вашем распоряжении 3 клавиши-меню - [Тип Выноски], Leader Side [Сторона Выноски]

и [Выравнивание Текста] (смотрите следующий рисунок). Некоторые опции недоступны для Символов пользователя. Ниже приведено подробное описание каждого из этих меню.

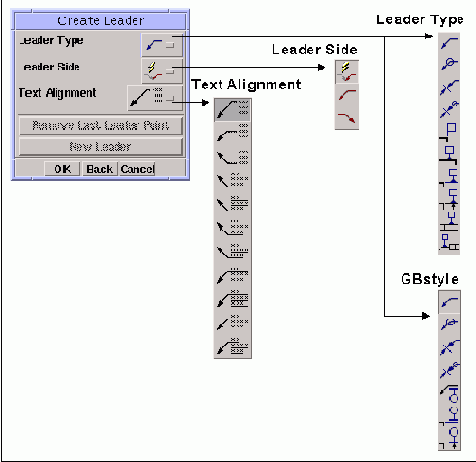

Диалоговое окно Create Leader
