Unigraphics. Справочник по черчению




Несколько выносок


Каждый идентификатор позиции может иметь до семи выносок. Вы должны нажимать на клавишу

Specify Leader

каждый раз, когда строите новую выноску. Когда все необходимые выноски построены, нажмите клавишу

Create ID Symbol

и укажите на чертеже место расположения самого идентификатора. Система автоматически соединит выноски с обозначением идентификатора (смотрите следующий рисунок).

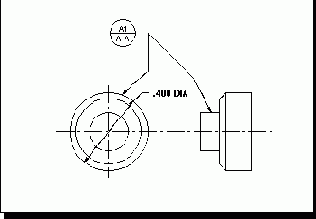

Идентификатор позиции с двумя выносками
