Растяните прямоугольник выбора таким образом,


Растяните прямоугольник выбора таким образом, чтобы в него попали все объекты, которые нужно образмерить (смотрите нижеприведенный рисунок). Кроме того, Вы можете выбирать объекты и по отдельности.

Нажмите клавишу Apply или OK. При нажатии Apply появятся все автоматически созданные размеры, а диалоговое окно Auto Ordinate Dimensions останется активным. При нажатии OK появятся все автоматически созданные размеры и Вы вернетесь в диалоговое окно Ordinate Dimensions.

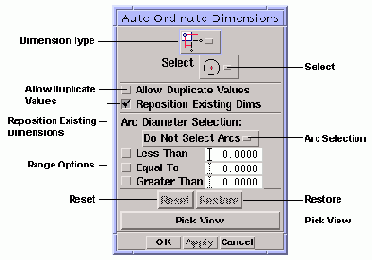

Диалоговое окно Auto Ordinate Dimensions



Dimension Type

[Тип Размера]
Задает тип создаваемого размера.
Select

[Выбирать]
Задает типы объектов, которые могут быть указаны для образмеривания.
Allow Duplicate Values

[Разрешить Двойные Значения]
Управляет изображением повторяющихся значений размеров при автоматическом образмеривании.
Reposition Existing Dims

[Перемещать Существующие Размеры]
Если эта опция включена, то положение существующих координатных размеров изменяется так, чтобы оставить место для размещения новых добавляемых размеров.
Arc Diameter Selection

[Выбор Дуг]
Указывает, к чему относятся условия задания диапазона размеров дуг Less Than, Equal To и Greater Than.
ОПЦИИ ЗАДАНИЯ ПРЕДЕЛОВ Задают условие, по которому система либо выбирает, либо не выбирает дуги.
Reset

[Сброс]
Отменяет выбор всех объектов.
Restore

[Восстановить]
Восстанавливает состояние, предшествовавшее созданию размеров.
Pick View

[Указать Вид]
Позволяет указать образмериваемый чертежный вид.

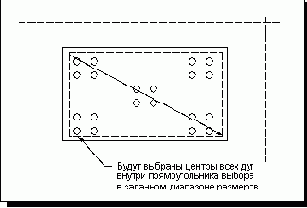

Прямоугольник выбора автоматически образмериваемых объектов

Ниже приведено подробное описание каждой из опций диалогового окна Auto Ordinate Dimensions.

Клавиша-меню Dimension Type [Тип Размера]

выбирает тип создаваемого размера. Доступны следующие опции:


Клавиша-меню Select [Выбирать]

задает типы объектов, которые могут быть указаны для образмеривания. Доступны опции All Arcs and Control Points , Arc Centers , Control Points .
ЗАМЕЧАНИЕ:
Если разрешен выбор дуг и с дугой связано условное обозначение осевой линии, то система образмерит условное обозначение осевой линии.
