Unigraphics. Справочник по черчению
Опция Centerpoint - Центр круговой осевой линии
С помощью клавиши-меню в нижней части диалогового окна Utility Symbols выберите опцию Centerpoint (смотрите следующий рисунок) и укажите сначала позицию центра круговой осевой линии, а затем одну или несколько точек, через которые должна пройти эта линия. Радиус круговой осевой линии определяется расстоянием между центром и первой указанной точкой.
Опция Centerpoint диалогового окна Utility Symbols

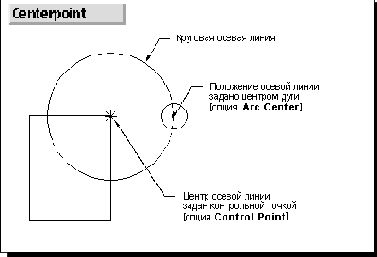

Следующий рисунок иллюстрирует создание полной круговой осевой линии с помощью опции
Centerpoint
. Использовались следующие опции выбора точки: для задания центра круговой линии - опция
Control Point
[Контрольная Точка], для задания точки на круговой линии - опция
Arc Center
[Центр Дуги].
Задание полной круговой осевой линии точкой центра и точкой на линии
ЗАМЕЧАНИЕ:
При создании круговой осевой линии с помощью опции
Centerpoint
достаточно указать позицию центра создаваемой линии и одну точку на этой линии.
Однако если Вы хотите, чтобы осевая линия прошла через несколько указанных точек, то все эти точки должны лежать на создаваемой линии, иначе система выдаст сообщение об ошибке.
