Unigraphics. Справочник по черчению



Опция Create - Создание табличной надписи


Опция

Create

диалогового окна Tabular Notes позволяет создавать табличные надписи. Рассмотрим типовую процедуру создания простой табличной надписи:

Выберите опцию

Insert?>Tabular Note?>Create

. Откроется окно электронной таблицы Tabular Note для ввода и редактирования данных табличной надписи.

Введите нужные значения в ячейки электронной таблицы. Вы можете задавать как простые значения (числа или текст), так и ссылки на выражения/атрибуты модели. На следующем рисунке показан пример заполненной электронной таблицы.

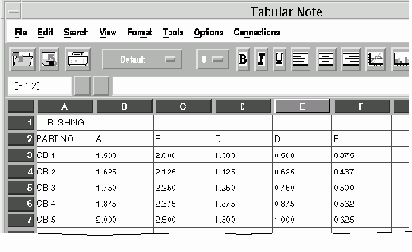

Окно электронной таблицы с введенными данными

Закончив ввод данных, выберите опцию

File?>Exit

[Файл?>Завершить работу] в выпадающем меню электронной таблицы. Появится диалоговое окно с запросом, нужно ли обновить табличную надпись. Нажмите OK [Да]. Появится диалог .Затем укажите курсором позицию на чертеже, в которой Вы хотите разместить таблицу. Создание табличной надписи закончено. Если позднее Вам понадобится отредактировать эту таблицу, воспользуйтесь опцией

Insert?>Tabular Note?>Edit

.

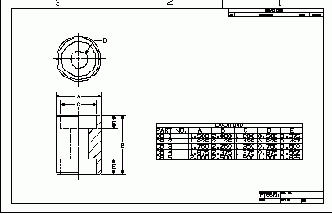

Пример табличной надписи



Содержание раздела
