Unigraphics. Справочник по черчению



Опция Diameter - Диаметр

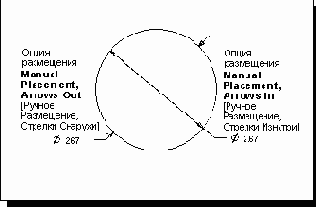

Опция Diameter позволяет создавать размеры, показывающие диаметр дуг или полных окружностей. Размер этого типа изображается в виде размерной линии с двумя стрелками, указывающими на противоположные стороны окружности. Положение стрелок (изнутри или снаружи) зависит от текущих установок опций размещения.

Диаметральные размеры
