Unigraphics. Справочник по черчению



Опция Extension Line Display - Изображение выносных линий


При создании размера можно управлять количеством изображаемых выносных линий. Клавиша-меню Extension Line Display позволяет выбрать один из следующих вариантов изображения выносных линий:

Опции изображения выносных линий

Опция 2 Extension Lines [2 Выносные Линии]

создает размеры с двумя выносными линиями.

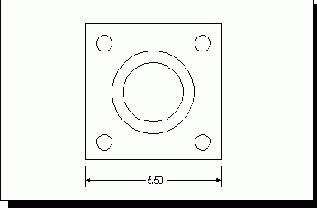

Горизонтальный размер с двумя выносными линиями

Опция Extension Line 1 [Выносная Линия 1]

создает размеры с одной выносной линией. Выносная линия связана с первым объектом, выбранным для создания размера.

Опция Extension Line 2 [Выносная Линия 2]

создает размеры с одной выносной линией. Выносная линия связана со вторым объектом, выбранным для создания размера.

Опции Еxtension Line 1 и Еxtension Line 2 обычно используются, когда много размеров откладывается от одной базы .

На следующем рисунке в качестве базы выбрана левая сторона плиты, поэтому несколько позиций должно быть образмерено от одного края.

Если Вы выберете опцию 2 Еxtension Lines , то с базовой стороны несколько выносных линий наложатся друг на друга. В этом случае при отрисовке чертежа на плоттере выносная линия с базовой стороны получится толще и темнее, чем другие выносные линии.

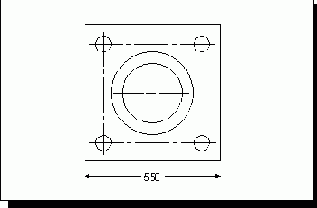

На следующем рисунке для каждого размера первый объект выбирался слева и для подавления левой выносной линии использовалась опция Еxtension Line 2 .

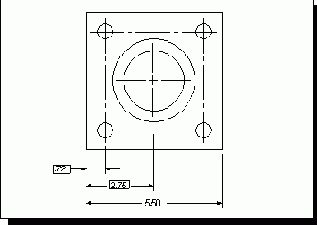

Горизонтальные размеры с одной выносной линией

Размеры могут быть дополнены флажком базы, который помещается с левой стороны плиты (смотрите следующий рисунок). Этот флажок создается с помощью диалогового окна Annotation Editor [Редактор Аннотации].

Размеры дополнены флажком базы "A"

Опция No Extension Lines [Без Выносных Линий] создает размер без выносных линий. Такой вариант может использоваться при простановке размера внутри детали (смотрите два следующих рисунка).

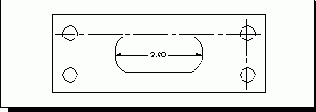

Горизонтальный размер без выносных линий

Подавление выносных линий для размера внутри детали
