Unigraphics. Справочник по черчению




Иногда требуется построить размер типа


Иногда требуется построить размер типа Folded Radius из позиции, которую нельзя задать с помощью стандартных опций выбора точки (Control Point, Arc Center и т.п.). Ниже приведены два рисунка. На первом показан пример радиусного размера с изломом, точка смещенного центра которого не может быть создана с использованием существующей геометрии. В этом случае сначала необходимо создать в нужной позиции условное обозначение точки отсчета (с помощью опции Insert—>Utility Symbol—>Target Point ), как показано на втором рисунке. Затем эту точку отсчета можно указать в качестве точки смещенного центра при создании размера. Если хотите, Вы можете после этого погасить изображение точки отсчета с помощью опции Edit—>Blank .

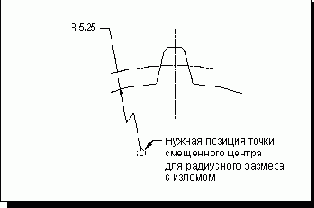

Размер типа Folded Radius не может быть создан с использованием существующей геометрии

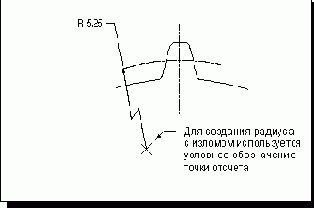

Размер типа Folded Radius создан с помощью опции Insert—>Utility Symbol—>Target Point
