Unigraphics. Справочник по черчению



Опция ID Symbol - Идентификатор позиции

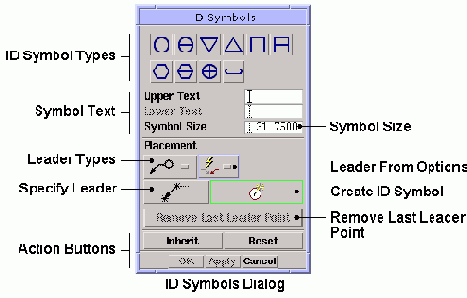

Диалоговое окно ID Symbols

Опция

Insert?>ID Symbol

предназначена для создания и редактирования идентификаторов позиции на чертежах. Эта опция позволяет выбирать различные типы идентификаторов. Кроме того, можно управлять текстом идентификатора, его размещением и размером. Идентификатор позиции может быть создан как отдельное обозначение, либо как обозначение с выноской.

Опции диалогового окна ID Symbols

[Типы Идентификаторов позиции]



Позволяет выбрать типа обозначения идентификатора позиции.

[Текст Обозначения]

Добавляет текст в обозначение идентификатора позиции.

[Размер Обозначения]

Позволяет изменить размер обозначения идентификатора позиции.

[Типы Выносок]

Задает тип выноски, который используется при создании обозначения с выноской.

[Положение Выноски]

Управляет положением выноски относительно обозначения.

[Задать Выноску]

Используется для создания обозначения с одной или более выносками.

Create ID Symbol

[Создать Идентификатор позиции]

Размещает обозначение идентификатора позиции в указанной позиции на чертеже. Вы можете нажать эту клавишу или сразу [не задавая выноску], или после определения выноски. В первом случае создается отдельный идентификатор позиции.

Remove Last Leader Point

[Удалить Последнюю Точку Выноски]

В процессе построения выноски Вы можете удалить ее последнюю промежуточную точку. Для этого просто нажмите на клавишу Remove Last Leader Point. Система удалит последнюю промежуточную точку и, следовательно, последний отрезок линии-выноски.

Опция Inherit [Наследовать] загружает значения параметров существующего обозначения. Опция Reset

[Сброс] устанавливает значения параметров по умолчанию. Опция Apply [Принять] принимает изменения, сделанные в процессе редактирования обозначения.
