ЗАМЕЧАНИЕ: Опции Datum on Annotation и Datum on Stub поддерживают только следующие типы аннотаций:



  • Notes [Надписи] и Labels[Метки]

    Символы GD&T [Обозначения Допусков формы и расположения]

    Любые размеры за исключением координатных.

    Опция GB Datum Feature [Базовый элемент Привязки (стиль GB)] создает выноску базового элемента привязки в стиле GB, ассоциативно связанную с ребром объемного тела или линией на чертеже. Когда Вы "прикрепляете" обозначение привязки в стиле GB к дуге, между ними строятся стрелка, выноска и полка (смотрите следующий рисунок).

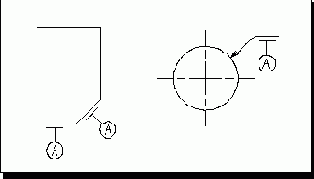

    Выноски базового элемента привязки в стиле GB

    Опция GB Datum Feature with Extension Line [Базовый элемент Привязки (стиль GB) с Выносной Линией] создает выноску базового элемента привязки в стиле GB, ассоциативно связанную с линейным ребром объемного тела или прямой. Заданная позиция выноски определяет положение этой линии.

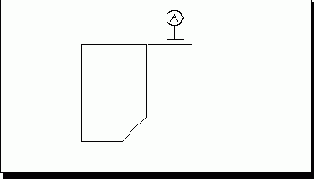

    Выноска базового элемента привязки в стиле GB с выносной линией

    Опция GB Datum Feature on Dimension [Базовый элемент Привязки (стиль GB) на Размере] создает выноску базового элемента привязки в стиле GB, ассоциативно связанную с линейным или круговым размером.

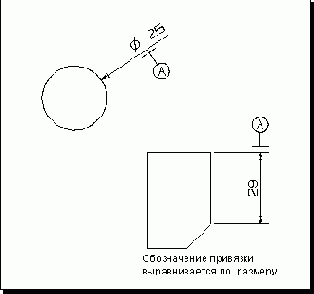

    Выноски базового элемента привязки в стиле GB на размерах
