Опция Leader Types - Типы выносок


Клавиша-меню Leader Types задает тип выноски, который используется при создании обозначения идентификатора позиции с выноской. Доступны следующие опции:

Выноска с полкой.

Выноска с полкой и обозначением окружности.



Выноска без полки.

Выноска, которая соединяется с имеющейся на чертеже стрелкой (смотрите следующий рисунок).

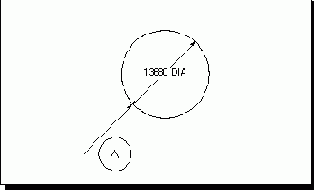

Выноска соединяется с размерной стрелкой существующего чертежного объекта

Выноска с полкой и обозначением окружности, которая соединяется с имеющейся на чертеже стрелкой.

Выноска без полки, которая соединяется с имеющейся на чертеже стрелкой.

Горизонтальная или вертикальная выносная линия для выбранной прямой или ребра. В зависимости от угла между указанной прямой и осью OX система автоматически определяет ориентацию выносной линии (горизонтальная или вертикальная). При значениях угла от -45° и до 45° будет построена горизонтальная выносная линия. При других углах будет построена вертикальная выносная линия (смотрите следующий рисунок). Обратите внимание, что если в поле

Lettering Angle

[Угол ориентации Надписей] диалогового окна Preferences?>Annotation?>Lettering

[Настройки?>Аннотация?>Надписи] задано ненулевое значение, то выносная линия ориентируется в соответствии с заданным углом.

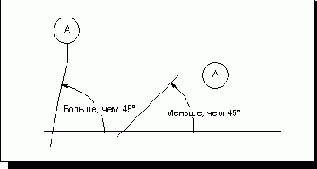

Горизонтальная и вертикальная выносная линия идентификатора
