Опция Perpendicular - Перпендикулярный размер

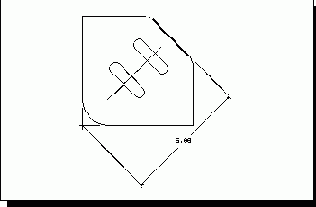

Опция Perpendicular позволяет создать перпендикулярный размер между базовой прямой и заданной точкой. В качестве базовой прямой может быть выбрана любая существующая прямая или осевая линия (линейная осевая линия, ось симметрии или ось цилиндра). Размер откладывается перпендикулярно выбранной прямой. На следующем рисунке показан перпендикулярный размер между ребром, расположенным под углом на задней правой стороне модели, и точкой пересечения двух прямых.

Перпендикулярный размер
