Unigraphics. Справочник по черчению



Опция Radius to Center - Радиус от центра


Опция Radius to Center позволяет создавать размеры, показывающие радиус дуги. Размер этого типа изображается в виде размерной линии (линии радиуса) со стрелкой, указывающей на линию дуги, причем размерная линия всегда начинается от центра выбранной дуги. Когда создается такой размер, к размерному тексту автоматически добавляется условное обозначение радиуса. Этот символ, а также его положение относительно значения размера можно настраивать с помощью опции Preferences—>Annotation—>Radial.

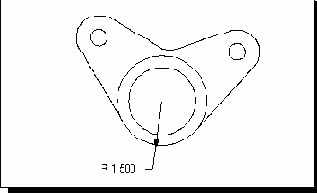

Размер типа Radius to Center
