Опция Target Point - Точка отсчета


Опция Target Point предназначена для создания вспомогательного обозначения точки отсчета по стандарту ANSI. Если Вы располагаете обозначение на существующем объекте, система поместит центр обозначения на объект в точке, ближайшей к указанной курсором позиции (смотрите следующий рисунок). Если позиция точки отсчета указывается на "недосягаемом" расстоянии от существующего объекта, то она будет создана непосредственно в указанной курсором позиции.

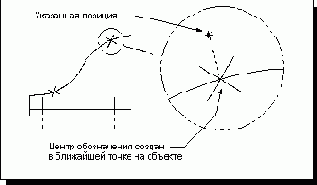

Размещение точки отсчета

ЗАМЕЧАНИЕ: Точки отсчета, подлежащие образмериванию, должны быть созданы на выделенном виде, в котором находятся ассоциативные геометрические объекты (вид выделяется с помощью опции View—>Expand [Вид—>Расширить]). После того, как точка отсчета создана, ее можно образмерить на чертеже.

Точки отсчета создаются без ассоциативных связей с другими объектами.
