Unigraphics. Справочник по черчению




Опция Text Alignment - Выравнивание текста

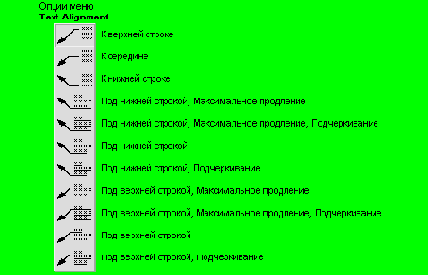

Клавиша-меню Text Alignment задает положение текста метки относительно полки выноски, а также различные варианты подчеркивания текста (смотрите следующий рисунок). Опции меню Text Alignment недоступны для обозначений допусков формы и расположения; в этом случае полка всегда присоединяется к верхней части рамки обозначения. Длина полки задается в диалоговом окне

Preferences?>Drafting Object Line/Arrow Format

.
