Опция Tolerance Type - Тип допуска


При создании размера можно управлять способом изображения значений допусков. Клавиша-меню Tolerance Type позволяет выбрать один из следующих типов изображения допусков:

Типы допусков

Опция Bilateral +-TOL [Двусторонний]

изображает значение двустороннего допуска одной строкой со знаками +-. Используется только верхнее значение допуска. Нижнее значение игнорируется.

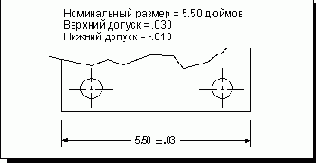

Размер с допуском +-TOL в одной строке. Обратите внимание, что значение нижнего допуска игнорируется.



Опция Unilateral +TOL/-.000 [Односторонний]

изображает значение размера в одной строке, а односторонний допуск двумя строками. Сверху изображается положительное значение допуска (+TOL), а снизу вместо отрицательного значения выводится ноль ( -.000 ).

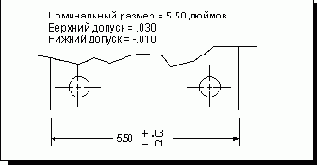

Размер с допуском +TOL сверху и -.000 снизу. Обратите внимание, что значение нижнего допуска установлено в ноль и используется только значение верхнего допуска.

Опция Unilateral +.000/-TOL [Односторонний]

изображает значение размера в одной строке, а односторонний допуск двумя строками. Снизу изображается отрицательное значение допуска (-TOL), а сверху вместо положительного значения выводится ноль ( +.000 ).

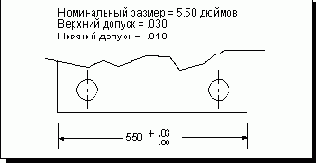

Размер с допуском +.000 сверху и -TOL снизу. Обратите внимание, что значение верхнего допуска установлено в ноль и используется только значение нижнего допуска.

Опция Bilateral +TOL/-TOL [Двусторонний]

изображает значения двустороннего допуска двумя строками со знаками +-. Сверху изображается верхнее значение допуска, а снизу - нижнее.

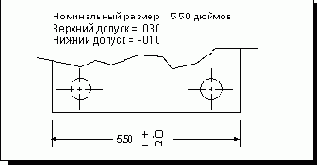

Размер с допуском +TOL сверху и -TOL снизу

Опция No Tolerance [Без Допуска]

изображает размер без допусков. Все значения допусков игнорируются.

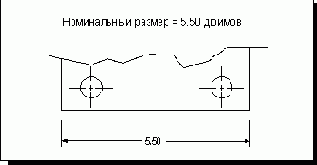

Горизонтальный размер без допуска

Опция Limit 2 Lines +LIM/-LIM [Предельные размеры в 2 Строки] добавляет значения, введенные в полях допуска, к номинальному размеру. Полученные таким образом значения верхнего и нижнего предельных размеров выводятся двумя строками.

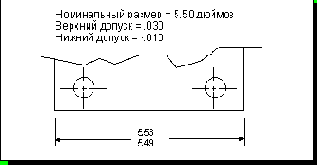

Значение верхнего предельного размера (+LIM) в верхней строке, а нижнего (-LIM) - в нижней строке
