Опция Vertical - Вертикальный размер


Опция Vertical

позволяет создать вертикальный размер между двумя заданными позициями. Эти позиции задаются с помощью опций выбора точки (например, контрольная точка, точка пересечения, центр дуги и т.д). Если в создании размера участвует только один объект, нужно указать его противоположные концы.

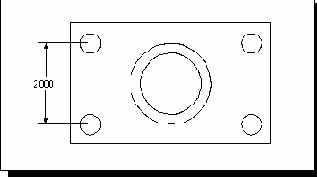

Вертикальный размер между центрами двух дуг
