Вы можете управлять изображением осевой

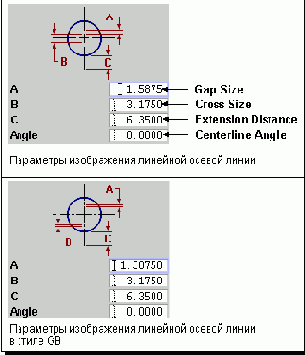

Вы можете управлять изображением осевой линии, задавая значения следующих параметров: величина зазора между штрихами, размер перекрестия, длина выносного сегмента и угол наклона осевой линии. В диалоговом окне эти значения вводятся в поля A, B, C и Angle. Угол наклона указывается только при создании осевой линии, проходящей через одну указанную точку.
