Unigraphics. Справочник по черчению
Положительные квадранты
После установки начала координат Вы должны указать, какие направления отсчета координатных размеров будут считаться положительными, а какие отрицательными. Это делается с помощью опции
Positive Quadrant
[Положительный Квадрант]

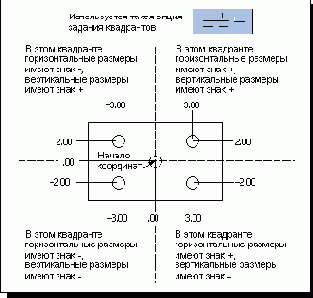

[Наборы Координатных Размеров]. Линии разделения на квадранты проходят через точку начала координат (смотрите следующий рисунок). Более подробная информация о задании квадрантов приведена в описании опции
.
Положительные и отрицательные значения квадрантов
