Unigraphics. Справочник по черчению



Секция Symbol Text - Текст обозначения


Вы можете добавить текст в обозначение идентификатора позиции, введя его в текстовые поля Upper Text [Верхний Текст] и Lower Text [Нижний Текст]. В каждое поле можно ввести до двадцати символов. На следующем рисунке показан разделенный идентификатор с верхним и нижним текстом. Высота символов текста в идентификаторе управляется опцией

Preferences?>Lettering.

[Настройки?>Надписи].

Помимо текста Вы можете вводить в эти поля управляющие символы. Используя соответствующий формат, в обозначение идентификатора позиции можно вставлять выражения и атрибуты. Более подробная информация на эту тему приведена в разделе "Условные обозначения и управляющие текстовые символы" данного справочника.

ЗАМЕЧАНИЕ:

Если Вы выбрали неразделенное обозначение идентификатора и ввели текст и в поле Upper Text, и в поле Lower Text, то в идентификатор будет помещен только текст из поля Upper Text.

В текстовые поля круговых идентификаторов, разделенных на квадранты, нельзя вводить управляющие символы.

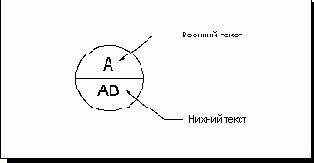

Верхний и нижний текст в разделенном идентификаторе
