Шесть методов создания точки смещенного центра


Расположение точки смещенного центра может быть задано одним из следующих шести методов:

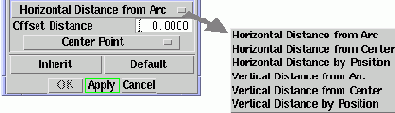

Опции методов создания точки смещенного центра

Horizontal distance from arc

[Горизонтальная дистанция от дуги]

Размещает точку смещенного центра на горизонтальной оси (оси XC). Дистанция смещения отсчитывается от линии дуги к центру.

Horizontal distance from center



[Горизонтальная дистанция от центра]

Размещает точку смещенного центра на горизонтальной оси (оси XC). Дистанция смещения отсчитывается от центра дуги.

Horizontal distance by position

[Горизонтальная дистанция от позиции курсора]

Размещает точку смещенного центра на горизонтальной оси (оси XC). Дистанция смещения определяется указанной курсором позицией.

Vertical distance from arc

[Вертикальная дистанция от дуги]

Размещает точку смещенного центра на вертикальной оси (оси YC). Дистанция смещения отсчитывается от линии дуги к центру. На следующем рисунке показана точка смещенного центра, которая расположена на расстоянии одного дюйма от линии дуги.

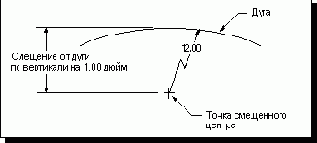

Создание точки смещенного центра с помощью опции Vertical distance from arc

Vertical distance from center

[Вертикальная дистанция от центра]

Размещает точку смещенного центра на вертикальной оси (оси YC). Дистанция смещения отсчитывается от центра дуги. На следующем рисунке показана точка смещенного центра, которая расположена на расстоянии шести дюймов от центра дуги.

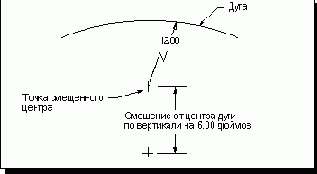

Создание точки смещенного центра с помощью опции Vertical distance from arc center

Vertical distance by position

[Вертикальная дистанция от позиции курсора]

Размещает точку смещенного центра на горизонтальной оси (оси XC). Дистанция смещения определяется указанной курсором позицией.

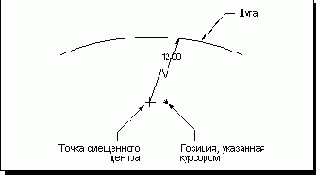

Создание точки смещенного центра с помощью опции Vertical distance by position
