Unigraphics. Справочник по черчению



Страница Drafting Symbols - Чертежные обозначения

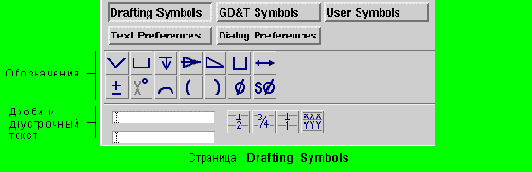

Страница Drafting Symbols содержит опции, с помощью которых Вы можете вставлять управляющие символы (дескрипторы) чертежных обозначений в окно редактирования. Страница разделена на две зоны. В верхней зоне находятся клавиши-иконки обозначений, нажимая на которые Вы добавляете соответствующие дескрипторы в окно редактирования. Все добавляемые символы вставляются непосредственно перед текущей позицией текстового курсора, либо замещают

подсвеченный фрагмент текста.

Клавиши-иконки в нижней зоне предназначены для ввода дескрипторов дробей и двустрочного текста. Здесь же находятся два поля, в которые вводятся либо числитель и знаменатель дроби, либо две строки текста. При нажатии иконки дескрипторы с информацией, заданной в полях, добавляются в окно редактирования. Все добавляемые символы вставляются непосредственно перед текущей позицией текстового курсора, либо замещают

подсвеченный фрагмент текста. Когда Вы работаете с дробями, текст должен быть задан в обоих полях. Когда Вы используете опцию двустрочного текста, достаточно ввести текст хотя бы в одно поле. Если эти условия не выполнены, то нажатие клавиш не дает никакого эффекта.
