Unigraphics. Справочник по черчению



Уточнения и некоторые приемы


Для создания линейной осевой линии укажите коллинеарные точки [то есть точки, лежащие на одной прямой]. Такими точками могут быть и центры дуг. Линейная осевая линия - это прямая, проходящая через указанные точки, с перпендикулярными штрихами (перекрестиями) в каждой из этих точек (смотрите следующий рисунок).

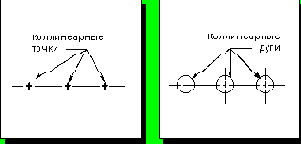

Линейные осевые линии задаются коллинеарными точками и дугами
