Unigraphics. Справочник по черчению
Уточнения и некоторые приемы
Круговые осевые линии обладают следующими свойствами ассоциативности:
Круговая осевая линия переформировывается только в случае модификации всех ассоциативных точек линии (смотрите следующий рисунок).

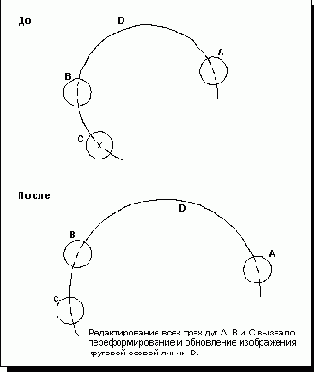

Обновление осевой линии при модификации всех ассоциативно связанных с ней точек
Если объект удаляется из круговой осевой линии при отключенном режиме
Preferences?>Retain Annotations
[Настройки?>Оставить Аннотации], то он теряет ассоциативную связь с линией (смотрите следующий рисунок). Если режим
Retain Annotations
включен и теряется ассоциативность, то линия приобретает статус оставленной.

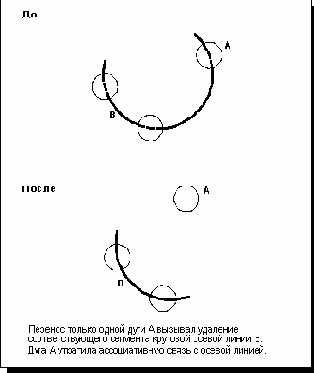

Перенос одной точки круговой осевой линии
