Unigraphics. Справочник по черчению



Уточнения и некоторые приемы

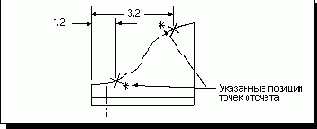

Независимо от позиции курсора в момент выбора обозначения точки отсчета размер всегда откладывается от центра обозначения (смотрите следующий рисунок). Зазор между выносной линией размера и обозначением точки отсчета всегда измеряется от центра обозначения.

При простановке размера от точки отсчета размер ассоциативно связывается с ней. При переносе точки отсчета размер автоматически обновляется.

Простановка размера от точки отсчета

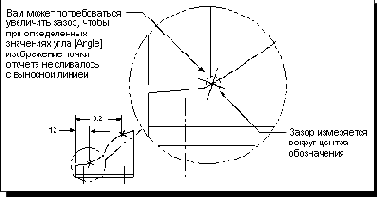

В зависимости от ориентации обозначения точки отсчета относительно размера зазор между выносной линией и обозначением может оказаться слишком маленьким (смотрите следующий рисунок). Вы можете регулировать величину зазора с помощью опции Preferences—>Drafting Object Line/Arrow Format , вводя значения в поля H и/или J.

Регулирование величины зазора между обозначением точки отсчета и выносной линией
